浙江衢州造船門式起重機廠家龍門吊的關鍵部件有哪些

浙江衢州造船門式起重機廠家13253557957生產銷售銷售龍門吊、架橋機、造船門式起重機等設備，具有多年的行業經驗，提供的起重機更加安全有保證。
造船廠龍門吊的關鍵部件圍繞 “重載承載、精準驅動、安全防護、海洋環境適配” 四大核心需求設計，直接決定設備的吊裝能力、穩定性和使用壽命，以下是浙江衢州造船門式起重機銷售廠家按功能模塊劃分的關鍵部件
一、主體承載部件：重載與結構穩定的核心
主梁
功能：承擔吊裝負載、自身重量及風載，是設備的 “承重骨架”。
關鍵特性：造船廠常用箱型梁（重載≥500t、不規則負載適配）或桁架式梁（大跨度≥80m、抗風性強），材質為 Q355B/Q460 高強度低合金結構鋼，焊接采用埋弧焊 + 探傷檢測（避免焊接缺陷）。
造船廠適配設計：表面經 “噴砂除銹 + 環氧富鋅底漆 + 氟碳面漆” 防腐處理（抗鹽霧），大跨度機型設伸縮節（補償溫度變形），主梁上鋪設小車運行軌道（P50/P60 重型鋼軌）。

支腿

功能：連接主梁與端梁，傳遞負載至地面軌道，保證結構垂直度和穩定性。
關鍵類型：
雙剛性支腿：適配跨度≤80m、重載頻繁作業，承載能力強；

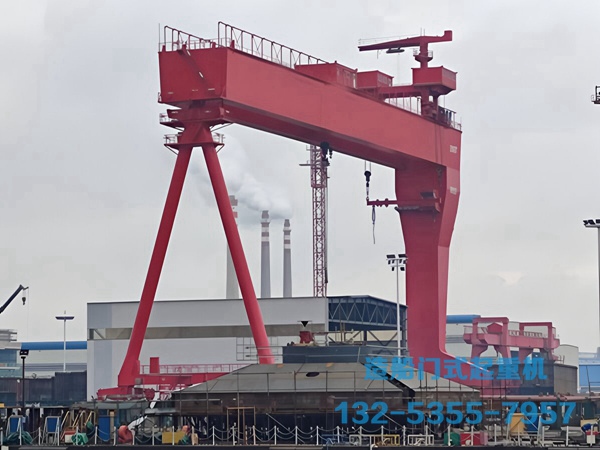

剛性 + 柔性支腿：適配跨度≥80m、長軌道場景，柔性支腿通過鉸接補償軌道偏差和熱脹冷縮，避免主梁扭曲。
造船廠適配設計：支腿截面為箱型 / 格構式（輕量化 + 高強度），底部與端梁剛性連接，內側預留足夠空間（≥8m）供運輸車輛通行。
端梁
功能：橫向連接支腿，安裝大車運行機構，傳遞負載至車輪組。
關鍵特性：箱型鋼結構，長度與軌道間距匹配，車輪安裝座需保證軸線與軌道平行（誤差≤2mm），避免啃軌。
二、動力驅動部件：精準運行與重載起升的核心
（1）起升機構（最核心，承載重載吊裝）
起升電機
功能：將電能轉化為機械能，驅動卷筒旋轉實現重物升降。
關鍵特性：選用變頻調速電機（無級調速，減少啟停沖擊），工作制為 S3（暫載率 60% 以上，適配頻繁啟停），防護等級 IP54 以上（防塵防水）。
造船廠適配設計：耐高溫、抗鹽霧，重載機型采用多電機同步驅動（2-4 臺），確保負載均勻分配。
減速器
功能：降速增扭，將電機高轉速轉化為卷筒所需低轉速（如電機 1500r/min→卷筒 10-50r/min）。
關鍵特性：硬齒面齒輪減速器（傳動效率≥95%、耐磨），承載扭矩需匹配額定起重量（重載機型選用行星齒輪減速器）。
造船廠適配設計：密封性能優異（防鹽霧侵入），配備強制潤滑系統（持續潤滑齒輪，減少磨損）。
卷筒
功能：纏繞鋼絲繩，通過旋轉實現收放繩（帶動重物升降）。
關鍵特性：材質為高強度碳鋼，表面設繩槽（防止鋼絲繩紊亂），采用雙卷筒 / 四卷筒結構（適配多鋼絲繩纏繞，提升承載穩定性）。
造船廠適配設計：卷筒兩端設擋繩板（防止鋼絲繩脫落），表面做防腐處理（抗鹽霧）。
鋼絲繩
功能：傳遞起升力，連接卷筒與吊具。
關鍵特性：選用 80 級以上高強度鍍鋅鋼絲繩（抗腐蝕、耐磨），安全系數≥6（重載作業≥8），根數根據額定起重量確定（4-8 根）。
造船廠適配設計：定期檢查磨損 / 斷絲，海邊環境需增加更換頻次（鹽霧加速腐蝕）。
制動器
功能：控制起升機構啟停，防止重物墜落（核心安全部件）。
關鍵類型：電磁盤式制動器（響應時間≤0.5s，制動平穩），配備應急制動裝置（斷電自動抱緊）。
造船廠適配設計：耐高溫、抗鹽霧，摩擦片選用耐磨材質（適配頻繁制動需求）。
（2）運行機構（大車 + 小車，實現精準移動）

大車運行機構

核心部件：驅動電機、減速器、車輪組、聯軸器、糾偏裝置。
功能：帶動設備沿地面軌道直線運行，覆蓋船臺 / 船塢作業范圍。
造船廠適配設計：
多電機同步驅動（2-4 臺電機），通過 PLC 控制轉速一致（避免跑偏）；
車輪組為合金鋼材質（表面淬火，耐磨抗壓），每端梁配備 2-4 組（分散負載）；
配備機械 / 電子糾偏裝置（修正軌道偏差），軌道兩端設止擋裝置（防止沖出軌道）。
小車運行機構
核心部件：小車架、驅動電機、減速器、行走輪組、緩沖器。
功能：帶動吊具沿主梁軌道橫向移動，實現重物水平對位。
造船廠適配設計：
小車架為輕量化箱型結構（承載起升機構），行走輪組含導向輪（防止脫軌）；
兩端安裝聚氨酯緩沖器（避免碰撞主梁端部），運行速度 20-40m/min（變頻可調）。
三、吊具與適配部件：適配不規則負載的核心
通用吊具系統
核心部件：吊梁 / 平衡梁、吊鉤組、液壓微調裝置。

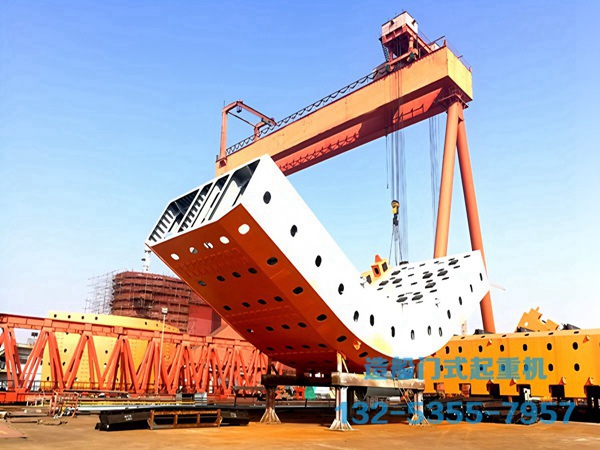

功能：適配造船廠不規則負載（船體分段、主機模塊、鋼板），保證吊裝平穩。
造船廠適配設計：
吊梁 / 平衡梁：可拆卸式，可根據工件尺寸調節間距，材質為高強度合金鋼（承載均勻）；
吊鉤組：?jiǎn)毋^ / 雙鉤設計，材質為 20CrMnTi（高強度、抗沖擊），表面淬火處理；
液壓微調裝置：可橫向 / 縱向微調吊具位置（補償工件重心偏移），適配船體分段對接的高精度需求。
輔助吊具（可選）
電磁吸盤：適配鋼板、型材吊裝（需配備整流裝置，保證吸力穩定）；
真空吸盤：適配薄板吊裝（避免工件變形）。
四、控制與定位部件：精準作業的 “大腦”
PLC 控制系統
功能：接收操作指令，控制起升、大車、小車多機構聯動，實現精準調速、定位和協同作業。
造船廠適配設計：支持雙機抬吊同步控制（誤差≤5%），內置過載、偏載、超行程等保護邏輯，防護等級 IP54 以上（防鹽霧、防塵）。
變頻驅動器
功能：調節電機電壓、頻率，實現無級調速（起升速度 0.5-5m/min，空鉤可提速），減少啟停沖擊。
造船廠適配設計：耐高溫、抗電磁干擾，適配海邊潮濕環境。
定位裝置
核心部件：絕對值編碼器、激光定位儀、行程限位開關。
功能：實現重物精準對位（誤差≤±10mm），避免超行程碰撞。
造船廠適配設計：激光定位儀抗強光、抗鹽霧（戶外作業適配），行程限位設硬限位 + 軟限位（雙重保護）。
操作終端
核心部件：控制臺、無線遙控器。
功能：操作人員發出作業指令，實時監控設備運行狀態。
造船廠適配設計：
控制臺：位于操作室（密封式，配備空調、防爆裝置），設顯示屏（顯示起重量、高度、風速）；
無線遙控器：有效距離≥50m，防水防塵（戶外作業適配），帶緊急停止按鈕。
五、安全防護部件：海洋環境下的安全保障
重載安全裝置
過載保護：重量傳感器 + 聲光報警，過載 10% 時切斷起升電源，制動器抱緊；
偏載監測：檢測工件重心偏移，超閾值自動報警（避免結構受力不均）。
防風安全裝置（必裝）
核心部件：夾軌器、防風拉索、錨定裝置、風速傳感器。
功能：抵御海邊強風（瞬時風速可達 25m/s），防止設備被風吹動。
造船廠適配設計：
夾軌器：自動夾緊軌道（風速≥15m/s 時觸發）；
錨定裝置：極端大風時將設備固定在地面錨定坑（雙重防護）；
風速傳感器：實時監測風速，超閾值自動停機并鎖止。
其他安全裝置
防碰撞裝置：多臺設備作業時，距離≤5m 自動減速，≤2m 停機；
緊急停止按鈕：操作室、設備端部、控制柜均設（一鍵切斷總電源）；
防雷接地：設備金屬結構可靠接地（接地電阻≤4Ω），操作室 / 控制柜設防雷裝置。
六、輔助與環境適配部件：海洋環境耐用性核心
防腐部件
核心：環氧富鋅底漆、環氧云鐵中間漆、氟碳面漆（整機防腐），外露部件（車輪、聯軸器）采用不銹鋼或防腐涂層。
功能：抵御海邊鹽霧、高濕度腐蝕（延長設備壽命）。
電氣防護部件
核心：密封式電氣控制柜（防護等級 IP54 以上）、防水接線盒、耐腐蝕電纜（鍍鋅護套）。
功能：防止鹽霧、雨水侵入電氣系統（避免短路故障）。
檢修與維護部件
核心：檢修平臺（主梁、支腿頂部）、爬梯、照明裝置、潤滑系統。
功能：方便日常維護（如鋼絲繩檢查、減速器加油），提升運維便捷性。
浙江衢州造船門式起重機生產廠家關鍵部件核心總結：造船廠龍門吊的關鍵部件設計本質是 “工況適配”：所有部件均圍繞 “重載（船體分段、主機模塊）、不規則負載、海邊鹽霧、強風” 四大場景優化，其中起升機構、主梁、防風裝置、PLC 控制系統、通用吊具是決定設備安全與效率的核心中的核心，需優先保障材質強度、防腐性能和控制精度。
