【概要描述】江蘇鎮江造船門式起重機廠家13253557957常年供應各種型號的架橋機、龍門吊、行車行吊、造船門式起重機等
江蘇鎮江造船門式起重機廠家13253557957常年供應各種型號的架橋機、龍門吊、行車行吊、造船門式起重機等。在湖北、西安、四川等地開設了分公司及辦事處，可以很好地在短時間內給客戶提供專業的售后服務與售前指導工作。
造船廠龍門吊的選型核心是適配船舶建造的重載、大跨度、不規則負載、室外海洋環境四大核心工況，需圍繞 “吊裝需求、場地條件、安全穩定、運維便捷” 四大維度，兼顧船體分段吊裝、設備模塊安裝、總裝合攏等特殊作業場景，以下是江蘇鎮江造船門式起重機銷售廠家結構化選型方法
一、先明確核心需求：鎖定選型基礎參數
選型前需精準梳理造船廠的作業需求，避免 “大馬拉小車” 或 “能力不足”，核心參數包括 5 點：
額定起重量（含冗余設計）
核心依據：最大吊裝工件重量（如船體分段、主機模塊、上層建筑，造船廠常見最大負載 50-1000t），需預留 1.2-1.5 倍安全冗余（如最大工件 300t，選型額定起重量 360-450t）。
特殊需求：若涉及 “雙機抬吊”（總裝合攏時），單臺設備額定起重量需≥總負載的 60%（避免單臺過載），且需具備同步控制功能。
作業跨度（覆蓋范圍）
常見范圍：造船廠船臺 / 船塢寬度通常 30-120m，對應龍門吊跨度 50-150m（雙梁雙支腿機型為主，跨度超 100m 建議選桁架式結構，提升抗風性）。
起升高度（垂直空間）
核心依據：船體總裝最大高度（如集裝箱船、散貨船總高 30-60m）+ 吊具高度（5-10m）+ 安全間隙（3-5m，避免碰撞船體或其他設備）。
常見范圍：起升高度 20-80m，需注意主梁下翼緣離地高度需滿足運輸車輛（平板車、半掛車）在支腿間通行（通常≥8m）。
工作級別（強度適配）
造船廠作業特點：非連續高頻作業（單日吊裝次數 10-30 次），但負載不規則、沖擊大，建議選A5-A6 級（工作級別越高，結構強度、部件耐用性越強），避免長期重載沖擊導致結構疲勞。
作業環境（海洋環境適配）
核心痛點：海邊鹽霧腐蝕、高濕度、強風（瞬時風速可達 25m/s 以上），選型時需重點考慮 “抗腐蝕、抗風載” 設計。
二、機型結構選型：適配場地與作業場景
根據船臺 / 船塢布局、吊裝類型，選擇對應的結構形式，核心分類及適配場景如下：
主梁結構類型
桁架式主梁：重量輕、抗風性強（風阻系數低），適合大跨度（≥80m）、沿海強風環境，成本相對較低；缺點是承載均勻性略遜于箱型梁，適合吊裝分散負載（如船體分段、鋼板）。
箱型梁主梁：抗彎、抗扭性能強，承載均勻，適合重載（≥500t）、不規則負載（如主機模塊、上層建筑），但重量大、風阻大，需搭配更強的抗風裝置；建議重載、高精度作業優先選。
支腿結構類型
雙剛性支腿：結構穩定，承載能力強，適合跨度≤80m、重載頻繁作業，船臺 / 船塢兩側場地平整的場景；缺點是溫度變化時易產生結構應力（需搭配伸縮節）。

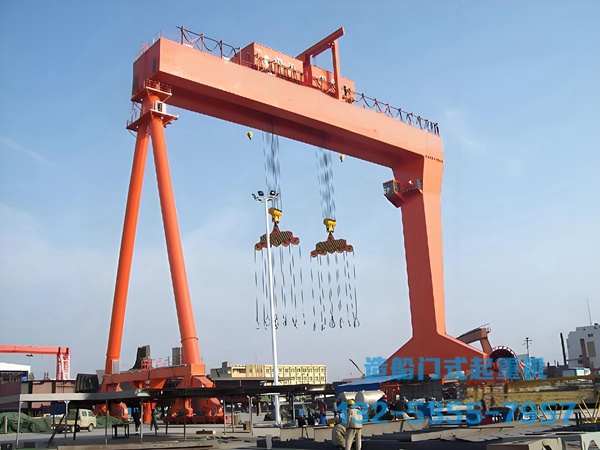

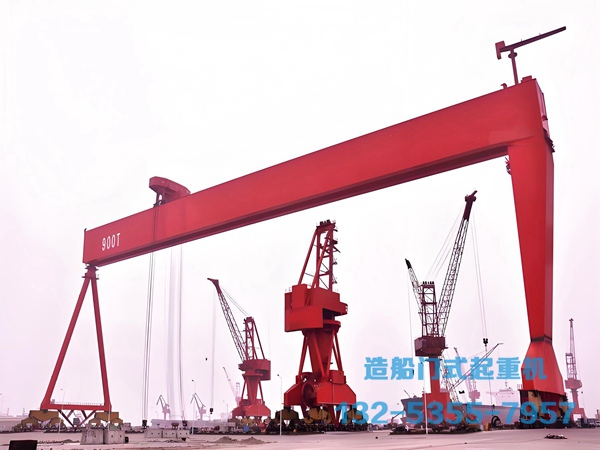

剛性支腿 + 柔性支腿：柔性支腿采用鉸接設計，可補償溫度變形和軌道偏差，適合跨度≥80m、軌道鋪設長度長的場景（如大型船塢），避免主梁扭曲；建議大跨度機型優先選。
半龍門吊（單側支腿）：僅一側設支腿，另一側依托船塢岸壁軌道運行，適合單側場地受限的船塢（如靠海一側無拓展空間），可節省場地占用，但跨度受限（通常≤60m），承載能力略低（≤300t）。
整體布局選型

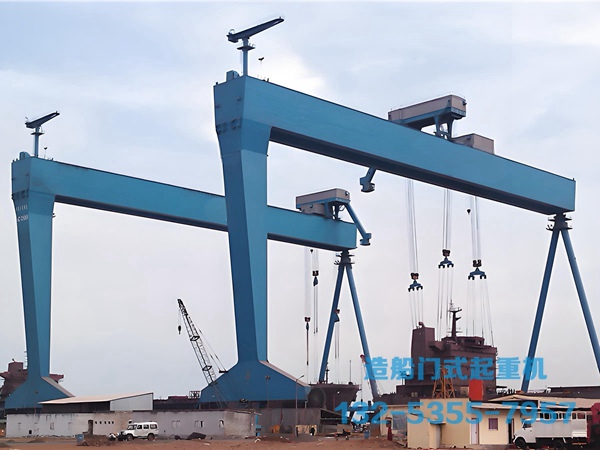

雙梁雙小車：配備兩個獨立小車（起升機構），可單獨作業（吊裝小型部件）或協同作業（抬吊大型不規則工件，如船體分段），靈活性強，適合多工況作業的造船廠。
單梁單小車：結構簡單、成本低，適合單一負載類型（如僅吊裝鋼板、小型部件），重載或復雜作業不推薦。
三、關鍵部件選型：適配造船廠特殊作業需求
部件選型直接影響設備穩定性和作業安全性，重點關注 6 大核心部件：
吊具系統：通用化 + 微調功能
核心需求：適配不規則、多類型工件（船體分段、設備、鋼板、型材），不能用集裝箱專用吊具。
推薦配置：
標配：可拆卸式吊梁 / 平衡梁（根據工件尺寸調節間距）、吊鉤組（單鉤 / 雙鉤，材質為高強度合金鋼，表面淬火處理）。
可選：電磁吸盤（吊裝鋼板、型材時）、真空吸盤（吊裝薄板時）、液壓微調吊具（可橫向 / 縱向微調位置，補償工件重心偏移）。
起升機構：平穩 + 同步 + 重載適配
驅動方式：采用 “多電機同步驅動 + 變頻調速”，避免重載啟停沖擊（如起升速度 0.5-5m/min，空鉤可提速至 8-10m/min）。
核心部件：
卷筒：雙卷筒或四卷筒結構（適配多鋼絲繩纏繞，提升承載穩定性），表面設繩槽，防止鋼絲繩紊亂。
鋼絲繩：80 級以上高強度鍍鋅鋼絲繩（抗腐蝕、耐磨），安全系數≥6（重載作業需提升至≥8）。
制動器：電磁盤式制動器（響應時間≤0.5s），配備應急制動裝置（斷電時自動抱緊，防止重物墜落）。
運行機構：精準 + 抗偏載 + 防風
車輪組：合金鋼材質，表面淬火，承載能力強，每端梁配備 2-4 組車輪（根據負載分配），配備導向輪防止脫軌。
防風裝置（必選）：海邊強風環境需疊加 3 重防護 —— 夾軌器（自動夾緊軌道）、防風拉索（固定支腿）、錨定裝置（極端大風時將設備固定在地面錨定坑），風速傳感器實時監測（風速≥15m/s 時自動停機并鎖止）。
金屬結構：抗腐蝕 + 高強度
材質：主梁、支腿選用 Q355B/Q460 高強度低合金結構鋼，焊接采用埋弧焊（保證焊縫強度），焊后進行探傷檢測（避免焊接缺陷）。
防腐處理：海邊鹽霧腐蝕嚴重，需經 “噴砂除銹（Sa2.5 級）→ 底漆（環氧富鋅漆）→ 中間漆（環氧云鐵漆）→ 面漆（氟碳漆）” 處理，外露部件（如車輪、聯軸器）采用不銹鋼或防腐涂層。
控制系統：精準 + 聯動 + 安全
核心配置：PLC 控制系統 + 變頻驅動器，支持起升、大車、小車多機構聯動（如吊裝船體分段時，起升與小車運行同步）。
精準定位：配備絕對值編碼器（檢測運行距離）、激光定位儀（對位誤差≤±10mm），適配船體分段對接、設備安裝的高精度需求。
協同功能：雙機抬吊時需配備 “同步控制模塊”，保證兩臺設備起升 / 運行速度一致（誤差≤5%），避免工件受力不均。
操作方式：控制臺操作 + 無線遙控（距離≥50m，方便操作人員觀察吊裝角度），操作室設防爆、防塵、空調裝置（提升舒適性）。
安全裝置：全場景防護
必裝裝置：過載保護（重量傳感器 + 聲光報警，過載 10% 時切斷起升電源）、行程限位（大車 / 小車 / 起升均設硬限位 + 軟限位）、防碰撞裝置（多臺設備作業時，距離≤5m 自動減速，≤2m 停機）、緊急停止按鈕（操作室、設備端部、控制柜均設）。
可選裝置：負載偏載監測（檢測工件重心偏移，自動報警）、風速監測儀（實時顯示風速，超閾值鎖止）、視頻監控系統（實時觀察吊裝點狀態）。
四、場地與基礎適配：避免安裝與作業沖突
軌道基礎設計
軌道類型：選用 P50/P60 重型鋼軌，鋪設在鋼筋混凝土軌道梁上，軌道梁地基需滿足設備自重 + 最大負載的承重需求（通常地基承載力≥250kPa）。
軌道精度：水平度誤差≤3mm / 米，直線度誤差≤5mm/10 米，軌道間距偏差≤2mm（避免車輪啃軌），軌道兩端設止擋裝置（防止設備沖出軌道）。
場地布局適配
支腿間距：需容納運輸車輛（平板車、半掛車）通行（通常≥8m），支腿底部預留檢修空間（方便車輪、制動器維護）。
周邊環境：設備與船臺 / 船塢邊緣距離≥3m，避免吊裝時碰撞船體；操作室位置需保證視野開闊（無遮擋），能清晰觀察吊裝點和周邊環境。
五、成本與運維考量：長期經濟性平衡
初始成本控制
按需選型：無需盲目追求大噸位、大跨度，根據未來 5-10 年船舶建造規劃（如船舶噸位、類型）確定參數，避免冗余成本。
基礎成本：軌道鋪設、地基澆筑是重要支出（大跨度、大噸位機型基礎成本占比可達設備總價的 30%-50%），選型時需同步評估地基施工難度。
運維成本優化
易損件適配：選擇通用性強、易采購的易損件（如鋼絲繩、車輪、制動器摩擦片），減少備件庫存成本。
維護便捷性：設備需設檢修平臺（主梁、支腿頂部）、爬梯、照明裝置，核心部件（如電機、減速器）需預留檢修空間，便于日常維護。
防腐維護：定期（每年 1-2 次）檢查防腐涂層，海邊環境建議每 3 年補涂一次面漆，延長設備壽命。
六、選型流程總結（落地步驟）
確定機型結構：根據場地布局選主梁類型（桁架 / 箱型）、支腿類型（雙剛性 / 剛柔結合）、小車數量（單 / 雙）；
配置核心部件：按重載、抗腐蝕、精準需求選吊具、起升 / 運行機構、控制系統；
強化安全配置：必裝防風、過載、限位裝置，按需添加協同、偏載監測功能；
評估基礎與成本：核算軌道、地基施工成本，預判運維難度和費用；
驗證廠家資質：選擇具備造船廠龍門吊生產資質（如特種設備制造許可證）、有同類項目案例（如大型船廠供貨經驗）的廠家，確保設備質量和售后支持。
江蘇鎮江造船門式起重機生產廠家核心選型原則
造船廠龍門吊選型的本質是 “工況適配優先，安全穩定第一”，不追求 “參數越高越好”，而是讓額定起重量、跨度、高度與船舶建造需求精準匹配，同時通過抗腐蝕、防風、高精度部件設計，適配海邊室外作業環境，最終實現 “重載吊裝安全、作業效率穩定、長期運維經濟” 的目標。
